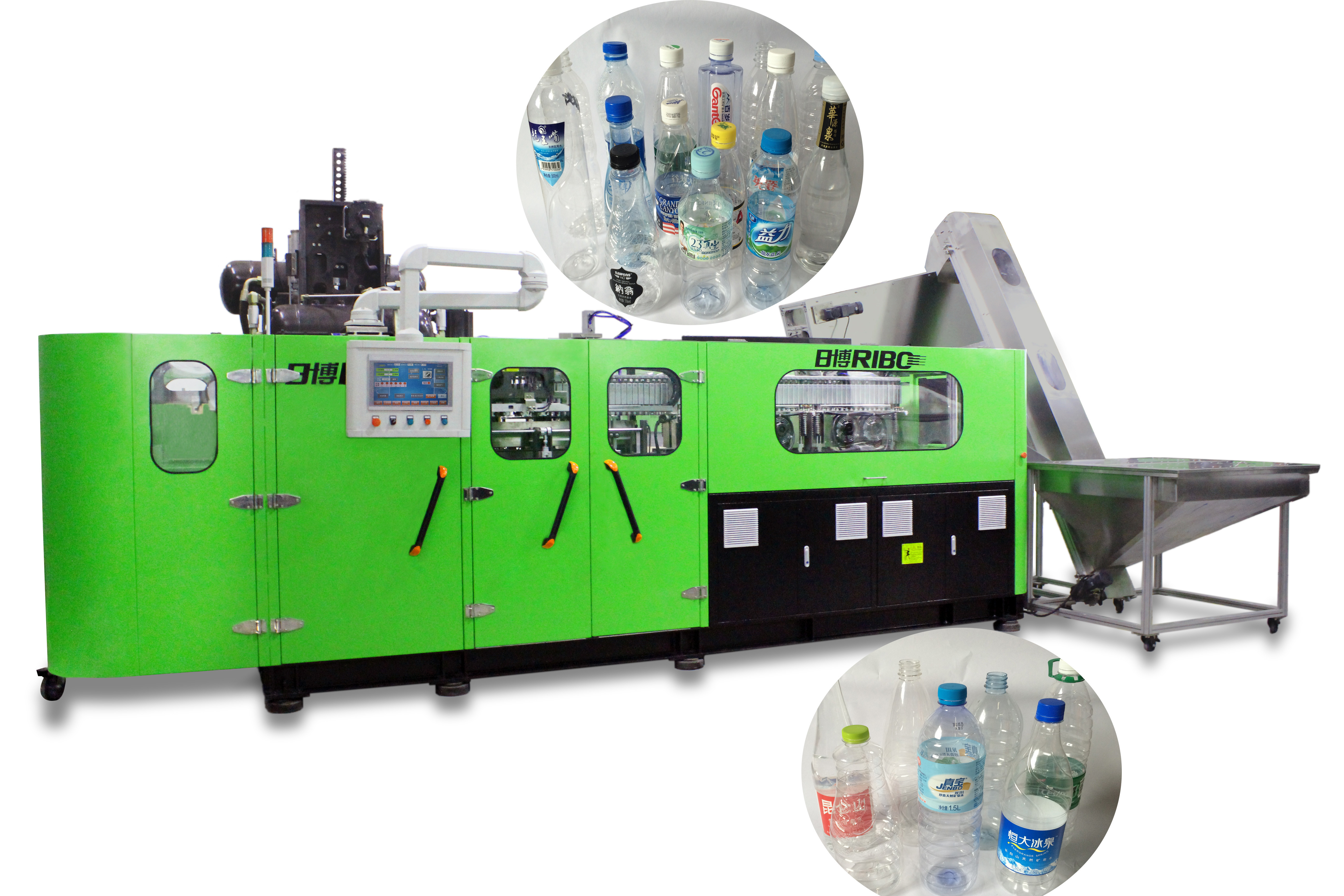

6 de Rekslag die van het holtehuisdier Machine15000bph~9000bph PLC Controle vormen

Rekslag het Vormen Machine voor de Fles van de Melkdrank/Eetbare Oliefles





Inleiding van r-reeksmachine



I. samenvatting


R de flessenslag van het reeks is de lineaire volledige elektrische HUISDIER het vormen machine een ontworpen en ontwikkelde ventilator van het hoge snelheids automatische HUISDIER



met de meest geavanceerde fles het blazen technologie momenteel, de voordelen waarvan kunnen worden beschreven snel, stabiel,



eenvoudige, algemene opzettelijke en milieubrandkast. Het is hoofdzakelijk toepasselijk in slag het vormen HUISDIERENcontainers voor water, drank,



sap, enz. De machineopbrengsten overvloedig met hoog rendement. De capaciteit van elke holte is gestegen tot



2750~2000bph wanneer de flessengrootte aan of minder dan 0.55L respectievelijk gelijk is, die de high-end klant kan ontmoeten



vereisten. Uitgerust met systeem van de voorvormen het autolading, werkt de machine volledig automatisch met verenigbare prestaties



en hoge snelheid, zonder de interferentie van enige exploitant tijdens de gehele processen. Dienovereenkomstig, kan de kans van verontreiniging zijn



klaarblijkelijk verminderd, wat de kwaliteit van producten verzekert.


II. technologische ontwikkeling


Toepassing van servoplc systeem:


Het goedgekeurde Omron-systeem van het motiecontrolemechanisme (het type van integratiemodule), gebruikend systeem het van z.o.z. (servo het plaatsen module) voor hoogte



snelheid het plaatsen, nabijheidssensoren zoekt de orbitale doelplaats, signaleert het verzenden van hoge snelheid aan het servosysteem.



de positie van het spoor wordt ontdekt online door de hoge ingebouwde precisie roterende codeur de servomotor, die informations terugstuurt



aan het controlesysteem, tenslotte, hoge snelheid wordt het plaatsen uitgevoerd door het plaatsen module.


Toepassing van de servomotor


Het mechanisme van de vormbeweging: Keurde de servomotor goed aansluiten de versnellingsbak, is het synchrone transmissiesysteem



goedgekeurd om het vergelden boven en beneden motie van de twee scharniermechanismen aan beide die kanten van de vorm te vervullen door twee wordt vervoerd



aaneenschakelings respectievelijk staven. Op deze wijze, zijn de twee platen van de vormholding in het midden tegengesteld of naar elkaar op weg, wat is



over het algemeen genoemd geworden en vorm die opent sluit. Het vervoerende die wiel door de servomotor wordt gedreven maakt rondes met de wijzers van de klok mee



onophoudelijk, maken het verminderen van het machtseffect en het dragen, de vorm regelmatiger vastklemmend. Elke ronde leidt tot a



volledige cyclus van de platenbeweging van de vormholding-open en dicht. Ook jaagde de hoge druklucht vormsluiten aan



het mechanisme wordt toegepast dat buffs het effect tussen vorm plateert en effectief vormen beschermt. Bovendien, het helpt aan



verminder het zicht van scheidingslijnen op gebeëindigde flessen. Het de bewegingsmechanisme wordt van de servomotor gedreven vorm ontworpen en



gecreeerd op de stijve analyse van de technieksimulatie, die ervoor zorgt dat de reeksen vormmoties eenvoudig zijn, nauwkeurig,



verenigbaar en snel, makend cyclusduur 0.2~0.4 seconden.


Voorvormen het voeden en de voorvormen verwarmende houders brengen mechanisme over: Het voorvormen het voeden het sterwiel en voorvormen



de verwarmende houders brengen mechanisme over worden gedreven door de aaneenschakelingstype van de servomotor synchrone riem aandrijvingsstap. Voor roterend voorvormen



het verwarmingssysteem, wordt de voorvormen verwarmende houders gecontroleerd door veranderlijke frequentiemotor, zijn de voorvormen (de voorvormenhals is upwards)



360 graad ononderbroken het roterende wordt verwarmen, 48mm Voorvormen het verwarmen hoogte, meer voorvormen ononderbroken verwarmd binnen



zelfde afstand, die de efficiency en de energie - besparing boven 40% verbetert. De zelfde servomotor wordt synchroon gebruikt aan



werk op een diaspoor voor het roterende hoge snelheid stappende plaatsen om de structuur te vereenvoudigen, die het het stappen spoor maakt



snel en stabiel, verkort de productiecyclusduur en verbeter zeer de productieefficiency.


Presteer na verwarmde/veranderlijke hoogtemechanisme: Dit mechanisam wordt de servomotor goedgekeurd om de schroef te verbinden



direct, werden de schroefdraaien rond, de hoogte direct veranderd van 48mm tot 108mm, werd de structuur veranderd om hoogte te verzekeren



de snelheid en nauwkeurig voert behandeling tussen mechanisme twee uit.


Het systeem van de voorvormenoverdracht met het de tangen en mechanisme van het flessen uit-voer: Verwarmde voorvormen die in de slagvorm leveren en



het gebeëindigde die flessen uit-voer door dezelfde servomotor & de synchrone riem wordt gedreven, de hoge snelheid te verzekeren en nauwkeurig voor



deze twee moties.


Het uitrekkende mechanisme (onderaan zich het uitrekken): de het uitrekken zich staven worden in één keer gedreven door een servomotor, die verzekert



synchronicity van de motie van de staven en maakt het gemakkelijker om aanpassing voorafgaand aan productie te doen. (Na het uitwisselen van de slag



de vorm, maakt het veel gemakkelijker om de hoogte aan te passen van het uitrekken van staven, enkel behoefte om datas op het touche screen, in plaats van in te voeren



het doen van de aanpassing door handboek.)

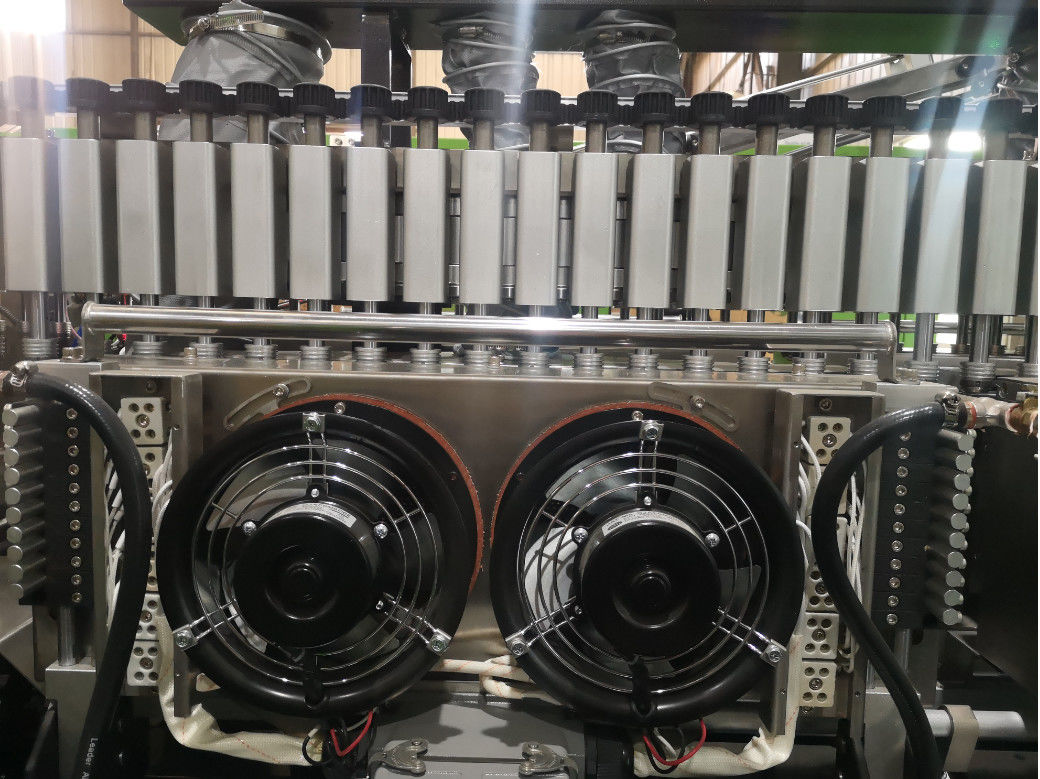

Toepassing van thermostatisch verwarmingssysteem


Het gemodulariseerde controlesysteem wordt gebruikt in de thermostatische fles lege het verwarmen oven, wat infrarode lampen en reflector voor gebruiken



verwarmend voorvormen. Na het plaatsen van de temperatuurwaarde, kan het materiaal het outputvoltage volgens automatisch aanpassen



tarief zonder wordt beïnvloed door voltageschommeling en milieutemperatuurverandering. Tegelijkertijd, wordt het ook langs gekoeld



doorgevende die lucht door frequentieconvertor wordt gecontroleerd, die de interne het verwarmen temperatuur en de constante kan effectief waarborgen



de temperatuur van de het verwarmen ovens, en maakt de oppervlakte van elk uniform verwarmd voorvormen en zijn interne temperatuur.



Voorts roteert de fles 360 graden in de het verwarmen ovens, zodat elke kant van het voorvormen kan gelijk worden verwarmd, dat



verbetert de opbrengst van opgeblazen fles en de aanpassingsvermogenwaaier van de thick-walled voorvormen.


De toepassing van de volledige closed-loop voltageregelgever in voorvormen verwarmingssysteem:


De temperatuur van de het verwarmen ovens wordt gecontroleerd door de volledige closed-loop voltageregelgever (terug met koppel) die



onafhankelijk ontwikkeld door RiBo bedrijf. Het controlemechanisme ontdekt en past het outputvoltage (plaats waarde) bij het aftasten aan



frequentie van 100 keer per seconde, om het effect van voltageoutput gelijk te bereiken en het probleem van onstabiel op te lossen



het verwarmen effect door de hitteschommeling wordt veroorzaakt van het verwarmen element (lampen) wegens de voltageschommeling van de voeding die. In



de toevoeging, het closed-loop controlesysteem staat en werkt met de constante de temperatuurcontrole van de originele het verwarmen ovens samen



systeem dat, die zeer de het verwarmen temperatuurschommeling verbetert door milieutemperatuurverandering wordt veroorzaakt. Door toepassing van



de bovengenoemde technologie in de flessen blazende machine, de het verwarmen uniformiteit en de stabiliteit van elk voorvormen neigen volledig te zijn



verenigbaar, wat definitief de stabiliteit en de uniformiteit van het fles het blazen effect van elke holte verzekert. Deze closed-loop eenheid heeft



verbeterde verder de algemene prestaties van het flessen blazende materiaal.


De machine is uitgerust met de opsporing van de voorvormentemperatuur aan het eind van de laatste het verwarmen oven, als de voorvormentemperatuur



bereikt niet de het blazen temperatuur, de voorvormen die in de slagvorm maar geen het blazen gaan, bewarend de lucht.


III. prestaties en Voordelen


i.The de mens-machine interface is gemakkelijk te werken. Alles is geautomatiseerd, met inbegrip van temperatuuraanpassing en voorvormen



distributie.


ii. Het onafhankelijke beweegbare verrichtingspaneel, maakt de verrichting geschikter en flexibel.


iii. , En, het fles die voorvormen dat is allen automatisch in werking gesteld door roestvrij staalmanipulator behandelen opdracht geven tot decodeert laadt



zonder een tweede verontreiniging.


iv. Tijdens het proces van het automatische embryovoorvormen het voeden systeem, heeft elk voorvormenkanaal foto-elektrische opsporing,



controleer de actie van de hogere motor en de scheidingscilinder, verzekert de eenvormige distributie van het voorvormen in elk embryo



kanaliseer, en hebben de functie van het alarmeren van het materiële tekort.


v. Het doorgevende het koelen watersysteem evenals de ventilator met gecontroleerde convertor kunnen beschermen de flessenhals tegen



misvorming wanneer het voorvormen wordt verwarmd.


vi. De homothermal verwarmer keurt autobezinning en gesloten lijn het aanpassen systeem goed die de constant geleverde macht hebben



in aandeel, niet door de schommeling van voltage wordt beïnvloed dat. De vervoerende ketting wordt plotseling geworpen en paratactisch, die aan helpt



realiseer het langzame verwarmen en lage machtsconsumptie. Dientengevolge, kan het voorvormen gelijk worden verwarmd en gemakkelijk te blazen.


vii. De geplaatste installatie van vormen maakt het mogelijk om vormen binnen één uur, de exploitant slechts behoefte aan gemakkelijk te veranderen



de tribune kan ter plaatse deze baan, geen behoefte beëindigen om zich op het machinekader, de veiligheid te bevinden want de persoon veel hoger is.


viii. Alle kritieke delen wij voor de machines, zoals de elektro, pneumatische componenten, de servomotor, enz. gebruiken, zijn beroemd



gemerkte die delen uit Japan, de V.S. en Europa worden ingevoerd, dat de stabiliteit en met lange levensuur van ons materiaal verzekert.


ix. De hoge druk blazende klep is uitgerust met het apparaat om in lage druklucht om te zetten, die normaal kan verzekeren



omzetting zonder lage druklucht. De machine is uitgerust met het de terugwinningsapparaat van de hoge druklucht, tijdens fles



het blazen de productie, de hoge druklucht kan zijn recoveried en gebruikte voor de cilinders pre-slag.


IV. gemakkelijk Onderhoud


Systeem van het Omron wordt het servocontrolemechanisme (modulair motiecontrolemechanisme,) aangesloten aan de machine via het bijzondere communiceren



kabels. De gebruiker kan alle acties van de machine door het motiecontrolemechanisme beheren. Zodra de machine een fout heeft,



de mens-machine interface zal waarschuwingssignalen verstrekken en de foutendiagnose rapporteert aan de exploitant, kan de exploitant snel vinden



de oorzaak van de fout en lost zo spoedig mogelijk door de foutenvertoning problemen op.


★ Als de fles/hoogtepunt in de luchttransportband wordt geblokkeerd, kan de functie van automatische einde het voeden voorvormen in het programma worden geplaatst



door foto-elektrische opsporing.


★ Als de machine nadat de blazende machine ophoudt werkend te lang tijd, de het verwarmen lamp met de functie van kan worden geplaatst



automatisch vermijdt het verminderen van temperatuur, die elektriciteitsverbruik bewaren en de bovenmatige temperatuur in de het verwarmen zetel.



(Temperatuur het plaatsen wordt geplaatst in touch screen)


V. veiligheid


De vergeldende delen van de flessen blazende machine zijn uitgerust met beschermende apparaten en waarschuwingsborden.


i. De veiligheid van exploitanten


De machine is totaal ingesloten met perfecte betrouwbare veiligheidsdeur en ook uitgerust met aluminium slipplaat op het hoofd



oppervlakte, die de veiligheid van exploitanten aan de grootste graad kan verzekeren.


ii. De veiligheid van de machine


Het veelvoud richt opsporingstechniek wordt goedgekeurd om het veilige runnen te verzekeren van het plaatsende systeem, het het vastklemmen systeem en het uitrekkende systeem aan de grootste graad.





Machine Technische Parameter

Punten		Eenheid	Model
			RiBo-6CR1.5L
Het vormen Spec.	Voorvormenhoogte	mm	105
	Voorvormen het Verwarmen Hoogte	mm	38
	No.of Cav.	cav.	6
Container Spec.	Max.Container Volume	L	1.5
	De Waaier van de halsdiameter	mm	18~30
	Max.Containr Diameter	mm	97
	Max.Containr Hoogte	mm	325
Theoretische Output ※ ※		bph	15000~9000
Macht Spec.	Geschatte Macht	KW	123
	Machtsconsumptie	KW	40~56
Compressor Spec.	Het blazen Druk	Mpa	2.5~3.2
	Lucht het Verbruiken	m3/min	6~8
Hoofdmachine Spec.	Grootte	mm	6843x3312x3250
	Gewicht	Kg	7500
Nota * de Toe te schrijven aan ononderbroken technische ontwikkelingsspecificatie zonder voorafgaande kennisgeving worden verbeterd.
de *Special ontwerpen beantwoorden aan klantenbehoeften.
