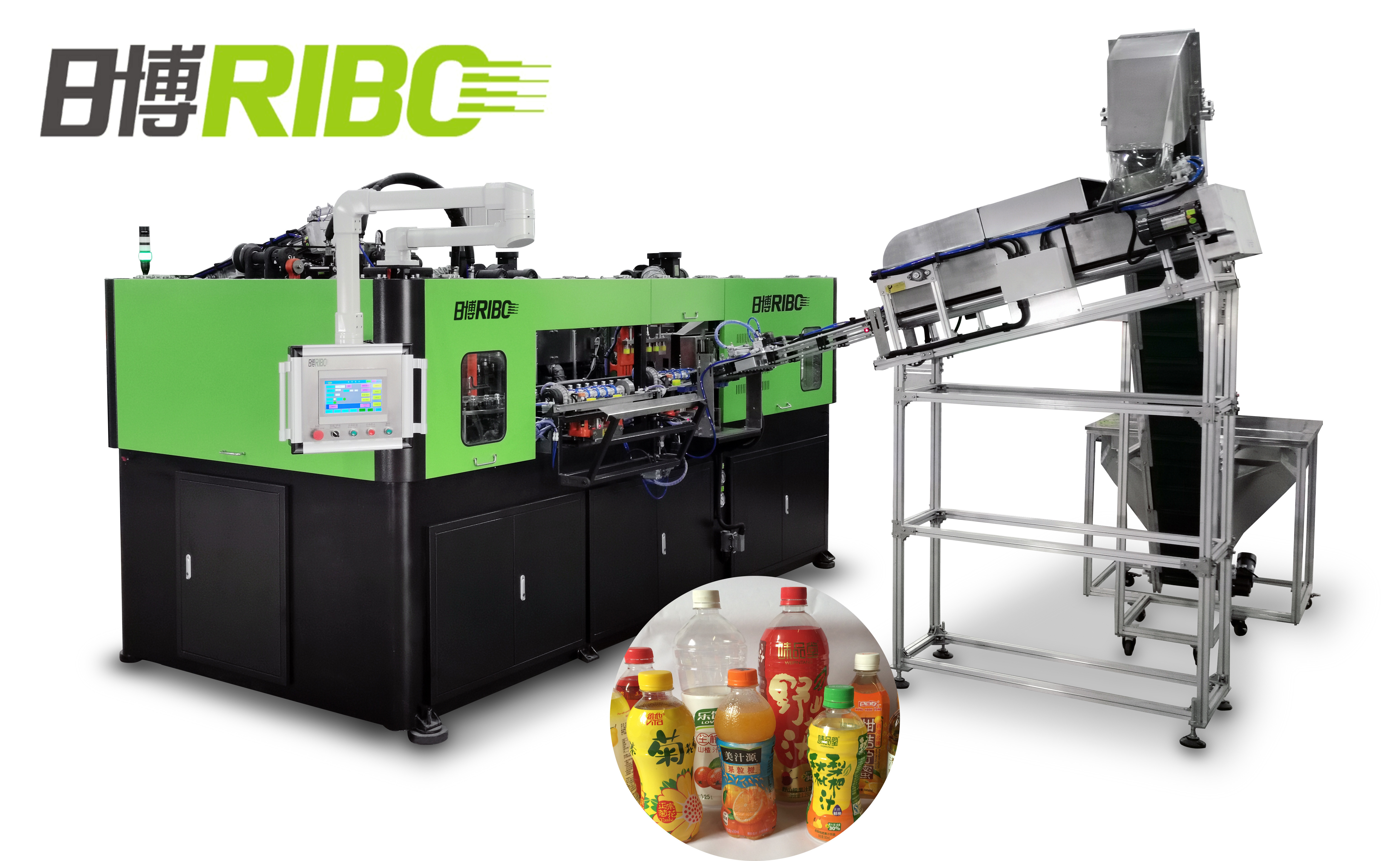

2400BPH 4 het Afgietselmachine van de Holteslag

Machineeigenschappen:

De flessenvoorvormen worden automaticlly geladen in de het verwarmen ovens


De machine keurt met de algemene structuur van super-standaard anti-vibration ontwerp goed, zal de staat van de hoge snelheidsverrichting van de machine neer aan een minimum schudden.

Nadat de flessen in de blazende cyclus worden gevormd, worden zij verwijderd en de cyclus gaat verder. De gebeëindigde flessen worden dan geladen direct op een transportband voor het vullen of kunnen voor later gebruik worden opgeslagen.


Wij allen gebruiken roestvrij staal 304 of voedselniveaumateriaal om de hoogte te verzekeren - kwaliteit van onze machine. PLC het controlesysteem wordt gebruikt en de elektrische delen gebruiken etc. beroemd merk zoals Yaskawa, Omron, Festo, Schneider.

I. technologische ontwikkeling

i. Innovatie van het systeem van het vormsluiten

De Servomotor wordt goedgekeurd om de beweging van de houder van de 4 stukvorm te drijven en het hoge druk aangejaagde vormsluitmechanisme is uitgerust. Is het deze vorm vastklemmende en openingsmechanisme ontwikkeld met succes door ons op dozens van de praktijk van jaren die nu het meest efficiënte vastklemmende en openingsdiemechanisme op de binnenlandse lineaire slag het vormen machines wordt toegepast is. De cyclusduur van de vormbeweging is slechts 0.4~0.5 tweede. Ondertussen, is de gehele beweging nauwkeurig, stabiel en snel terwijl het effect tussen de vormplaten is afgelost, die de vormen kunnen effectief beschermen en het zicht van scheidingslijnen op de gebeëindigde flessen verminderen.

ii. toepassing van het servoplc systeem

Het servosysteem wordt goedgekeurd om het onmiddellijke plaatsen te leiden, vangend de doelpositie van de baan met de naderbij komende sensorschakelaar die dan snelle signalen naar het servoplc systeem verzendt. Dan zal de installatie-binnen het draaien codeur in de servomotor de plaats van de online baan ontdekken en terugkoppelt dan de informatie aan het controlesysteem. Derhalve zal de richtlijn door PLC en de het plaatsen module worden gedaan.

iii. toepassing van de servomotor

Het mechanisme van de vormbeweging: het synchrone transmissiesysteem van het servomotorreductiemiddel wordt goedgekeurd om het vergelden boven en beneden motie van de twee scharniermechanismen aan beide die kanten van de vorm te vervullen door twee aaneenschakelings respectievelijk staven wordt vervoerd. Op deze wijze, zijn de twee platen van de vormholding in het midden tegengesteld of naar elkaar op weg, wat en vorm die over het algemeen genoemd geworden is opent sluit. Het vervoeren wheeldriven door de servomotor onophoudelijk maakt rondes met de wijzers van de klok mee. Elke ronde leidt tot een volledige cyclus van de platenbeweging van de vormholding-open en dicht. Ook wordt het sluitmechanisme van de hoge druklucht aangejaagde vorm toegepast dat buffs het effect tussen vorm plateert en effectief vormen beschermt. Bovendien, het helpt om het zicht van scheidingslijnen op gebeëindigde flessen te verminderen. Het de bewegingsmechanisme wordt van de servomotor gedreven vorm ontworpen en op de stijve analyse van de technieksimulatie gecreeerd, die ervoor zorgt dat de reeksen vormmoties eenvoudig, nauwkeurig, verenigbaar en snel zijn, makend cyclusduur 0.3~0.5 seconden.

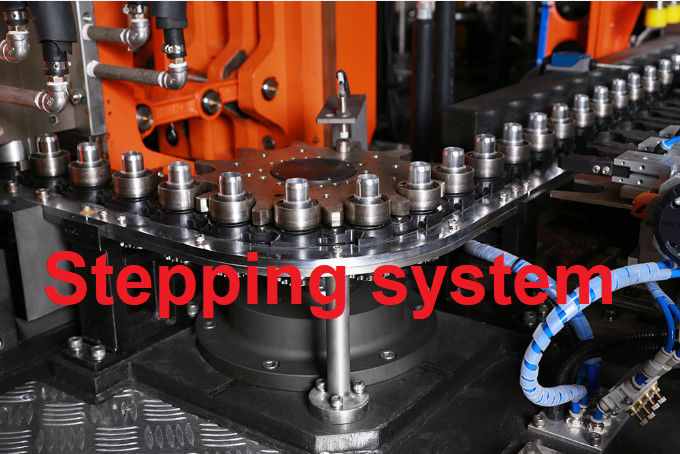

Het stappende mechanisme: de transmissiemoties van voorvormen het verwarmen, leveren en fles die uit zijn alle resultaten van het nauwkeurige plaatsen van een servomotor de synchrone hoge snelheid en voeden. en het nauwkeurige plaatsen. (De Goedgekeurde servomotor om de klem te drijven, en de klem bewegen een ronde, wordt een stappende cyclus voltooid. Het betekent dat bij de tussentijd, die 6 PCs presteert laden, 6 verwarmde PCs presteert gekomen in de slagvorm, worden 6 PCs gebeëindigde flessen genomen door de robot. ) De dia die door baan stappen is vlug en stabiel met minder cyclusduur en hogere efficiency.

Het uitrekkende mechanisme: de het uitrekken zich staven worden in één keer gedreven door een servomotor, die synchronicity van de motie van de staven verzekert en het gemakkelijker maakt om aanpassing voorafgaand aan productie te doen.

(Na het uitwisselen van slag de vorm, het veel gemakkelijker maakt om de hoogte aan te passen van het uitrekken van staven, enkel behoefte om de gegevens in te voeren over het touche screen, geen behoefte om de aanpassing door handboek te doen.)

ⅳ. Energy-efficient verwarmingssysteem

De paratactische collocatie van de voorvormenverwarmer verkort de het verwarmen hoogte die tussen voorvormen, goed gebruik van de de ruimte en energie van de verwarmer maken efficiënt, die het energieverbruik en het gebied voor het installeren van de machine vermindert. Elke lamppijp in de verwarmer kan individueel worden gecontroleerd. Voorts zijn de verwarmers uitgerust met het convertor gecontroleerde doorgevende luchtkoelingssysteem dat de temperatuur binnen de constant verwarmde verwarmer en de voorvormen kan constant houden, die hoog goed deeltarief maken. Bovendien, werkt de homothermal verwarmer uitstekend in de voorwaarde waar de temperatuur zeer schommelt (10℃~30℃). Het plaatsen van het verwarmen van stappend systeem wordt geleid door de servomotor, swift en de stal.

v. Toepassing van automatisch voorvormen die systeem decoderen

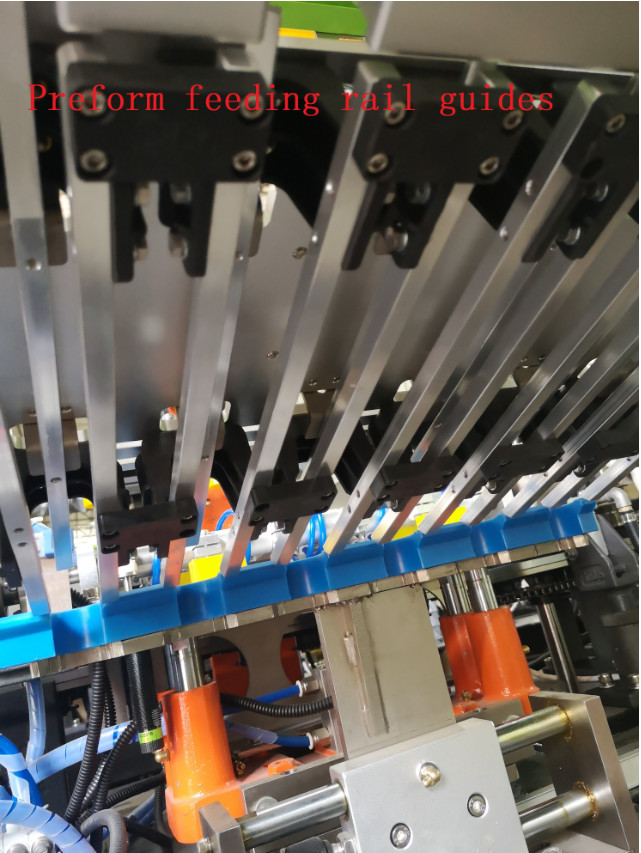

Wanneer het voorvormen auto het decoderen systeem werkt, zullen de foto-elektrische sensoren bij elke manier van de voorvormendia de motor van de voorvormenlading en het verdelen van cilinder bevelen die de voorvormen ervoor te zorgen gelijk bij elke diamanier worden uitgespreid. De afwezigheid van voorvormen zal een alarm aan de vultrechter teweegbrengen om om levering van meer voorvormen te verzoeken, die de gehele die processen verzekert regelmatig zonder een einde in werking worden gesteld.

II. prestaties en Voordelen

i. De mens-machine interface is gemakkelijk te werken. Alles is geautomatiseerd, met inbegrip van temperatuuraanpassing en voorvormendistributie.

ii., en, het fles die voorvormen die is allen automatisch in werking gesteld door roestvrij staalmanipulator zonder een tweede verontreiniging behandelen opdracht geven tot decoderen laden.

iii. Het doorgevende het koelen watersysteem kan de flessenhals tegen misvorming beschermen wanneer het voorvormen wordt verwarmd.

iv. De homothermal verwarmer keurt autobezinning en gesloten die lijn het aanpassen systeem goed die de macht hebben constant in aandeel wordt, niet door de schommeling van voltage wordt beïnvloed geleverd die. De vervoerende ketting wordt plotseling geworpen en paratactisch, die helpt om het langzame verwarmen en lage machtsconsumptie te realiseren. Dientengevolge, kan het voorvormen gelijk worden verwarmd en gemakkelijk te blazen.

iv. De geplaatste installatie van vormen maakt het mogelijk om vormen binnen één uur gemakkelijk te veranderen.

v. Alle kritieke delen die wij voor de machines, zoals elektro hebben gebruikt, hydraulisch en de pneumatische componenten, de servomotor, enz., zijn beroemde gemerkte die delen ingevoerd=worden= uit Japan, de V.S. en Europa, dat verzekert de stabiliteit en met lange levensuur van ons materiaal.

III. gemakkelijk Onderhoud

Aangezien de machine aan het programmeerbare logicacontrolemechanisme (PLC) via bijzondere het communiceren kabels wordt aangesloten, kan de gebruiker alle acties van de machine door PLC beheren, die waarschuwingssignalen zal verzenden en de probleemdiagnose aan de exploitanten rapporteert wanneer er iets verkeerd met de machine zijn. Dienovereenkomstig, kunnen de exploitanten de oorzaken gemakkelijk te weten komen die tot de problemen door de getoonde aanwijzingen leiden en hen snel bevestigen.

IV. veiligheid

Blms-9000 zijn uitgerust met het volgende van mechanische en elektrische beschermende apparaten om de veiligheid van exploitanten en duurzame stabiele verrichting van de machine te verzekeren.

i. De veiligheid van exploitanten

De machine is totaal ingesloten met perfecte betrouwbare veiligheidsdeur en ook uitgerust met aluminium slipplaat op de belangrijkste oppervlakte, die de veiligheid van exploitanten aan de grootste graad kan verzekeren.

ii. De veiligheid van de machine

Het veelvoud richt opsporingstechniek wordt goedgekeurd om het veilige runnen te verzekeren van het plaatsende systeem, het het vastklemmen systeem en het uitrekkende systeem aan de grootste graad.

Technische Parameter
